Montaje de infraestructuras eléctricas


Montaje de infraestructuras eléctricas

Está viendo:

Montaje

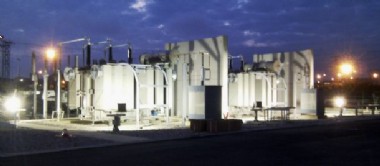

subestación eléctrica Gijón norte. parque intemperie

Montaje Subestación Eléctrica Gijón Norte 132/22 kV 2x50 MVA. Gijón - Asturias

Construcción y montaje de nueva Subestación de transformación 132/22 kV-2x50 MVA, con dos posiciones de línea, tres de transformador, una de acoplamiento longitudinal de barras y una de medida de barras en 132 kV, 41 celdas de 24 kV, equipamiento de servicios auxiliares e instalacion de telecontrol.

AÑO: 2012-2013
CLIENTE: HC ENERGÍA

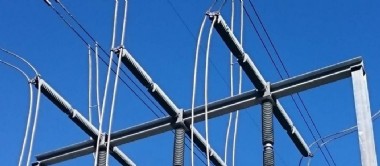

instalación seccionador Aboño (Asturias)

Seccionador 300 kV, Térmica de Aboño (Asturias-España).

Instalación de seccionador semipantógrado de 300 kV, para enlace en 220 kV con la Subestación de Carrió. Se trata de 3 seccionadores unipolares de Línea y 3 para Puesta a Tierra, controlados de forma tripolar.


AÑO: 2016

Montaje subestación 50/22 kV 1x9MVA ALIMERKA

Montaje de una Subestación de transformación convencional  50/22 kV-1x9 MVA, incluidas celdas modulares de 24 kV con aparamenta en SF6 y aislamiento al aire, ubicadas en un edificio prefabricado de hormigón. Línea subterránea con cables aislados designación UNE HEPRZ1 36/66 kV 1x300KAl+H25,  en conducción multitubular y conexión a la red aérea de 50 kV. Equipos auxiliares, instalación de telecontrol, etc.

AÑO: 2009
CLIENTE: HC ENERGIA

Instalaciones de autoconsumo

Montaje de 6 paneles solares 250 W/ud en la Casa de Acogida de Cáritas, en Valliniello (Avilés – Asturias), y 9 paneles solares de 245 W/ud en la Fundación Solidaria Amaranta (Gijón – Asturias)

AÑO: 2016
CLIENTE: EDP

Acometida tres transformadores-rectificadores 132/0,69 kV - 22,7 MVA mediante cable aislado 76/132 kV

Alimentación desde una Subestación blindada en SF6 GIS de tensión nominal 145kV a tres transformadores-rectificadores de 132/0,69 kV 22,7 MVA, mediante cable aislado 76/132 kV.

AÑO: 2008
CLIENTE: A.Z.S.A.

Soterramiento de línea de 50 kV en el Parque Empresarial Principado de Asturias

Dos circuitos en canalización multitubular de 900 m, sin empalmes, formado cada uno de ellos por tres cables designación UNE HEPRZ1 36/66 kV 1x300 KAl+H25, conexión y montaje de pararrayos en apoyos fin de línea aérea (Tejo).

AÑO: 2007
CLIENTE: HC ENERGIA

Montaje Subestación 50-132/24 kV 2x25 MVA RIBADESELLA

Montaje de una nueva Subestación de transformación 50-132/24 kV-2x25 MVA, con dos zonas de línea, dos de transformador, una de acoplamiento longitudinal de barras y dos de medida en 132 kV, celdas de 24 kV, servicios auxiliares, instalacion de telecontrol, etc.

AÑO: 2006-2007
CLIENTE: HC ENERGIA

Soterramiento de línea de 50 kV en Los Balagares

Dos circuitos en canalización multitubular de 1400 m, sin empalmes, formado cada uno de ellos por tres cables designación UNE HEPRZ1 36/66 kV 1x300 KAl+H25, conexión y montaje de pararrayos en apoyos fin de línea aérea (Halcón).

AÑO: 2006
CLIENTE: HC ENERGIA

Soterramiento de línea de 50 kV en La Peñona

Dos circuitos en canalización multitubular de 750 m, sin empalmes, formado cada uno de ellos por tres cables designación UNE HEPRZ1 36/66 kV 1x300 KAl+H25, conexión y montaje de pararrayos en apoyos fin de línea aérea (Halcón).

AÑO: 2006
CLIENTE: HC ENERGIA

Montaje Subestación GIS en Baqueira Beret

Montaje y puesta en servicio de un conjunto de celdas blindadas en SF6 “GIS” de tensión nominal 145 kV, con la supervisión de VATECH.

AÑO: 2005
CLIENTE: VATECH

Montaje Pararrayos y puntos fijos de p.a.t. en la Central Térmica de Aboño

Instalación de pararrayos para protección contra sobretensiones en 132 kV de los transformadores principal y de arranque en el Grupo-I, y puntos fijos para la p.a.t. de los mismos.

AÑO: 2005
CLIENTE: HC ENERGIA

Soterramiento de línea de 50 kV en Subestación de Villalegre

Un circuito en conducción multitubular de 350 m, formado por tres cables designación UNE HEPRZ1 36/66 kV 1x 300 KAl+H25, conexión y montaje de pararrayos en apoyo de fin de línea aérea (Arce) y conexión en Subestación Villalegre.

AÑO: 2004
CLIENTE: HC ENERGIA

Soterramiento de línea de 50 kV en Subestación Vegarrozadas

Un circuito en conducción multitubular de 125 m, formado por tres cables designación UNE HEPRZ1 36/66 kV 1x300 KAl+H25, conexión y montaje de pararrayos en apoyos fin de línea aérea (Hacón).

AÑO: 2004
CLIENTE: HC ENERGIA

Montaje subestación GIS en Factoría de Solvay en Torrelavega

Montaje y puesta en servicio de un conjunto de celdas blindadas en SF6 “GIS” de tensión nominal 145 kV, con la supervisión de un técnico de VATECH. La tensión actual de servicio es de 55 kV.

AÑO: 2004
CLIENTE: VATECH

Montaje subestación GIS en Parque Eólico del Acebo

Montaje y puesta en servicio de un conjunto de celdas blindadas en SF6 “GIS” de tensión nominal 145 kV, con la supervisión de un técnico de VATECH.

AÑO: 2002
CLIENTE: VATECH

Obra de montaje de Subestación de Pumarín (Oviedo)

Montaje de una nueva zona de línea de 132 kV, utilizando un módulo PASS-M0 de Fab. A.B.B.

AÑO: 2002
CLIENTE: HC ENERGIA

Soterramiento de línea de 50 kV de Subestación Puerto

Dos circuitos por canalización multitubular, formado cada uno de ellos por tres cables designación UNE HEPRZ1 36/66 kV 1x300 KAL+H25, conexión y montaje de pararrayos en apoyo línea aérea y conexión en “GIS” mediante conectores enchufables tamaño 3S de Fab. PFISTERER.

AÑO: 2001
CLIENTE: HC ENERGIA

Montaje subestación GIS en factoria de A.Z.S.A. en San Juan de Nieva

Proyecto oficial, montaje y puesta en servicio de la ampliación de una Subestación blindada en SF6 “GIS” de tensión nominal 145 kV, con la supervisión de un técnico de SIEMENS.

AÑO: 2001
CLIENTE: ASTURIANA DE ZINC

Reforma de la instalación de 50 kV en la Subestación de Puerto

Sustituir la instalación convencional formada por dos zonas de línea, dos zonas de transformador y una de medida, por una instalación blindada en SF6 “GIS”.

AÑO: 2001
CLIENTE: HC ENERGIA

Nueva zona de acoplamiento transversal de 132 kV en la Subestación de Trasona

Montaje de una nueva zona de acoplamiento transversal de barras 132 kV.

AÑO: 2001
CLIENTE: HC ENERGIA

Obra de montaje en la Central Hidráulica de Tanes

Modificación de dos zonas de transformador 132/22 kV sustituyendo los interruptores automáticos de P.V.A. con mando neumático, por interruptores automáticos en SF6 con mando eléctrico.

AÑO: 2001
CLIENTE: HC ENERGIA

Obra de Montaje en la Central Hidráulica de Proaza

Modificación de una zona de línea de 132 kV y dos de transformador de 132/22 kV, sustituyendo los interruptores automáticos de P.V.A. con mando neumático, por interruptores automáticos en SF6 con mando eléctrico, y los transformadores de intensidad con distintas clases de precisión.

AÑO: 2000
CLIENTE: HC ENERGIA
